В российских больницах и клиниках, где проводятся сложные операции, электроснабжение операционной определяет успех вмешательства. Здания и помещения медицинских организаций, розетки должны обеспечивать бесперебойное питание для всех устройств, минимизируя риски отключений. Особое значение имеет выбор типов розеток и их высота установки, чтобы соответствовать требованиям под оборудование для хирургии, включая лампы, мониторы и аппараты искусственного кровообращения.
Электросеть операционной строится по принципу резервирования: основная и резервная линии с автоматическим переключением. Это позволяет избежать сбоев даже при нагрузке до 20-30 кВт от всех подключенных приборов. В 2026 году в России акцент на цифровизацию медучреждений усиливает требования к розеткам с защитой от помех и возможностью подключения умных систем мониторинга.
Сетевое оборудование операционной должно выдерживать пиковые нагрузки и обеспечивать защиту от электромагнитных помех, как указано в СП 158.13330.2014.
Схема типичного электроснабжения операционной с розетками на разных высотах для хирургических приборов.
Нормативная база для розеток в операционных российских клиник
Проектирование электросетей в операционных регулируется несколькими ключевыми документами. Основной — СП 158.13330.2014, который детализирует требования к помещениям классов А и Б — чистым и стерильным зонам. Здесь розетки группируют по функциональным зонам: над операционным столом, у стен для стационарного оборудования и в потолочных консолях. Пункт 6.8 СП предписывает использование розеток с номинальным током не менее 16 А и защитой IP54 от пыли и влаги.
Дополнительно применяют ПУЭ (Правила устройства электроустановок) 7-е издание и Сан Пи Н 2.1.3.2630-10. Для операционных I и II классов чистоты обязательны две независимые группы питания: основная от трансформаторной подстанции и аварийная от дизель-генератора. Розетки маркируют цветом: красные для аварийной сети, синие для основной. Высота установки строго нормирована, чтобы избежать случайных касаний и обеспечить удобство хирургов в стерильных перчатках.
- Группа А (над столом): высота 2,0-2,5 м от пола.
- Группа Б (стены): 1,5-1,8 м.
- Потолочные консоли: на уровне 2,7-3,0 м.
В практике российских больниц, таких как ФГБУНМИЦ хирургии им. А.В. Вишневского, используют розетки Schneider Electric или IEK с УЗО (устройствами защитного отключения) на 30 мА. Это предотвращает поражение током при пробое изоляции инструментов.
«В операционной розетки размещают так, чтобы кабели не пересекали стерильную зону и не создавали помех хирургу», — отмечают эксперты Росздравнадзора.

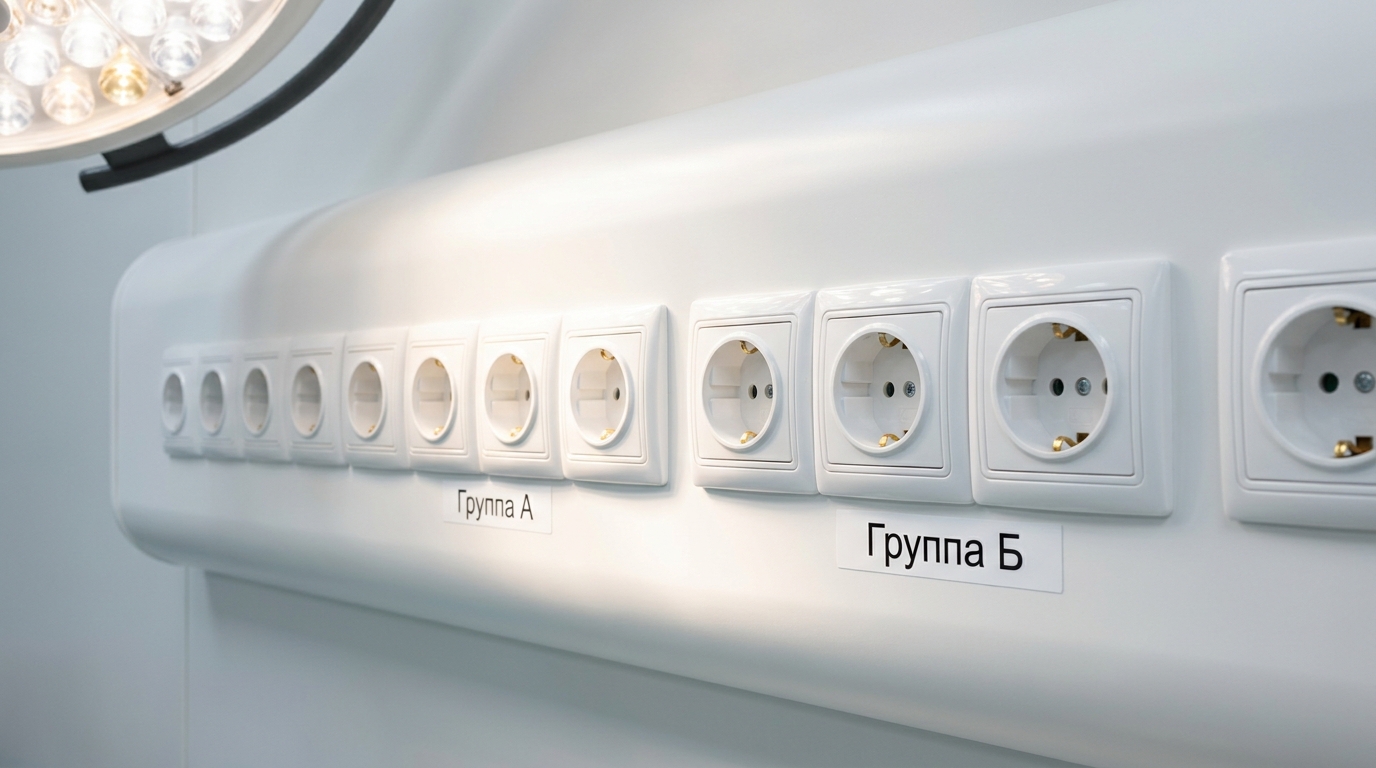

Пример установки розеток групп А и Б в операционной согласно нормам СП 158.13330.2014.
Расчет количества розеток ведут по мощности оборудования. Для стандартной операционной нужно 20-30 точек: 10-12 над столом для мобильных ламп и эндоскопов, 8-10 у стен для вентиляторов и мониторов. Высота 1,5 м удобна для подключения стационарных аппаратов, как инфузионные насосы, а 2,2 м — для подвесных светильников. В потолочных системах, популярных в московских клиниках, розетки интегрируют в рельсовые конструкции на высоте 2,8 м.
| Тип розетки | Номинал | Высота установки, м | Применение |
|---|---|---|---|
| Schuko с УЗО | 16 А | 1,5-1,8 | Стационарное оборудование |
| CEE промышленные | 32 А | 2,0-2,5 | Над операционным столом |
| Медицинские DIN 49440 | 16 А | 2,7-3,0 | Потолочные консоли |
Выбор розеток по типу 5P+E с заземлением обязателен для классов чистоты А и Б.
Типы розеток для разных категорий хирургического оборудования
Хирургическое оборудование делится на категории по мощности и мобильности, что влияет на выбор розеток. Для высокомощных ламп операционных и электрокоагуляторов подходят розетки на 32 А с трехфазным подключением, обеспечивающие до 7 кВт. В российских стандартах это подтверждает ГОСТ Р 50267.0, требующий защиты от короткого замыкания и перегрузки. Мобильные устройства, такие как электромикроскопы, подключают к стандартным Schuko 16 А с фильтрами помех.
- Осветительное оборудование: розетки в потолке или на колонне, 2,5 м высотой.
- Мониторы и дефибрилляторы: настенные на 1,6 м для быстрого доступа.
- Аппараты ИВЛ и наркозные станции: отдельная группа на 1,8 м с резервом.
В клиниках вроде ГКБ №1 им. Н.И. Пирогова предпочитают системы с несколькими гнездами в одном блоке, чтобы избежать путаницы кабелей. Для эндоскопической техники используют розетки с USB-портами для зарядки сенсоров, высотой 1,7 м от пола.

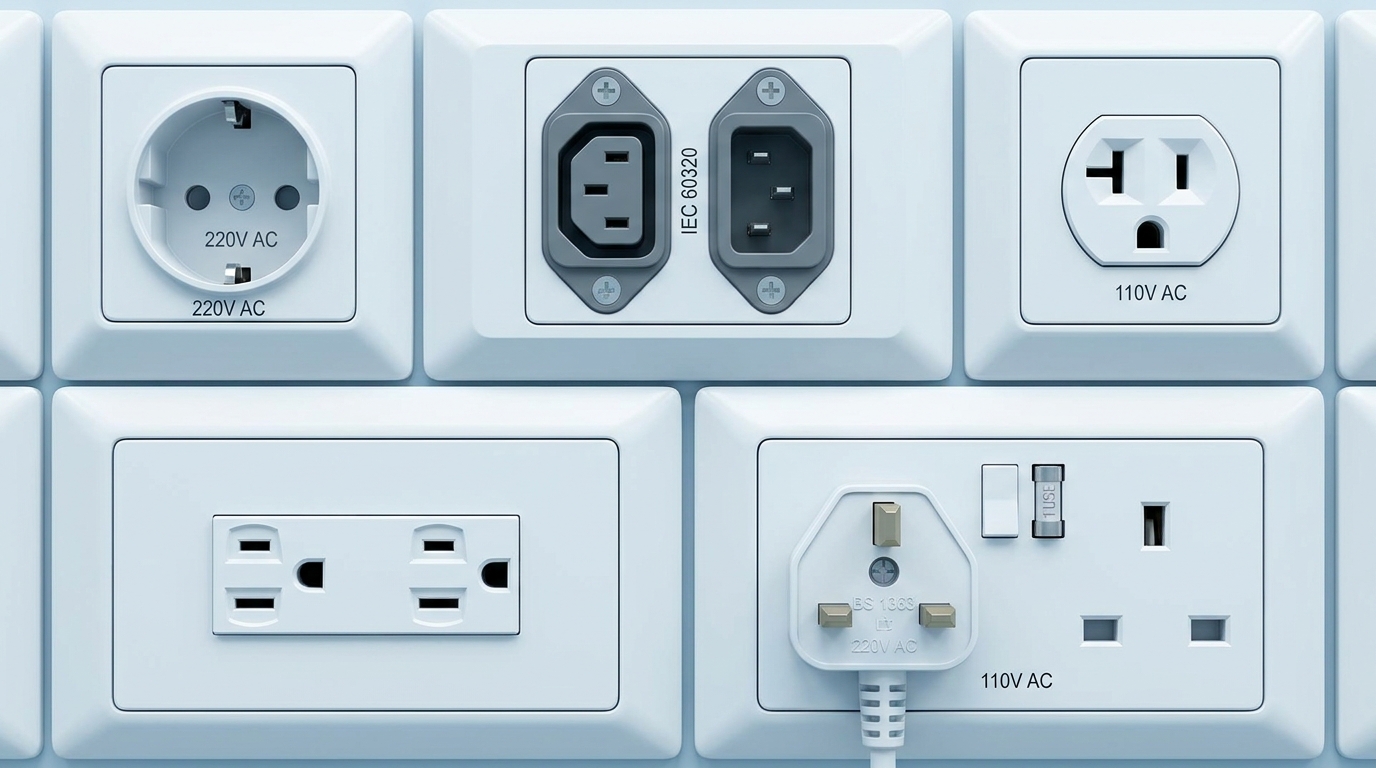

Ассортимент розеток для ламп, мониторов и коагуляторов в операционной.
Одна розетка на каждые 2 кВт нагрузки — правило для равномерного распределения в группе А.
Особое внимание уделяют розеткам для роботизированных систем, набирающих популярность в федеральных центрах. Они требуют розеток 63 А на высоте 2,3 м с отдельным кабелем 5×6 мм?. Фильтры EMI подавляют помехи от лазерных установок, предотвращая искажения сигналов на ЭКГ-мониторах.
Рекомендации по высоте установки розеток в функциональных зонах
Операционную делят на зоны: центральную над столом, периферийную у стен и вспомогательную у дверей. В центральной зоне высота 2,1-2,4 м позволяет тянуть кабели вниз по штативам без риска зацепов. Периферийные розетки на 1,4-1,7 м удобны для тележек с инструментами. Вспомогательные на 1,2 м — для умывальников и стерилизаторов.
При реконструкции операционных в региональных больницах, например в Новосибирске, применяют модульные панели с регулируемой высотой. Это упрощает адаптацию под новое оборудование. Нормы предписывают расстояние между розетками не менее 0,3 м, чтобы избежать перегрева.
- Избегайте размещения ниже 1,2 м — риск загрязнения и удара током.
- Выше 3 м — только в консолях с подъемными механизмами.
- Рядом с полом — запрещено для классов А и Б.
«Высота розеток влияет на эргономику: хирург не должен тянуться или нагибаться», — подчеркивают проектировщики МЗ РФ.
Для педиатрических операционных снижают высоту на 20 см, учитывая рост персонала. В гибридных залах с ангиографами добавляют розетки 4P+E на 2,6 м для рентген-аппаратов.
Расчет нагрузки и группировка розеток под конкретное оборудование
Перед установкой проводят аудит оборудования, чтобы рассчитать суммарную мощность. Для типичной операционной общей нагрузки хватает 25 кВт, разделенных на группы по 5-7 кВт. Группа А питает приоритетные устройства: сердце-легкие машина — 3 кВт, лампа — 1,5 кВт. Используют ПО типа ETAP для моделирования, обязательное при проектировании по ФЗ-384.
В российских медцентрах применяют коэффициент спроса 0,8: если пиковая нагрузка 30 кВт, то кабель выбирают на 37,5 кВт. Розетки распределяют равномерно: 40% в потолке, 35% на стенах, 25% в колоннах. Для нейрохирургии добавляют изолированные трансформаторы на розетках, защищающие от утечек тока до 5 мА.
Перегрузка одной группы недопустима: автомат срабатывает за 0,4 секунды, как требует СП 31-110.
Практика показывает: в кардиохирургии 12 розеток над столом на 2,2 м покрывают 80% нужд. Для лапароскопов — розетки с поворотными гнездами на 1,9 м. При модернизации старых больниц в Санкт-Петербурге интегрируют умные розетки с системами управления зданием для удаленного контроля нагрузки.
Монтаж и безопасность: этапы установки розеток
Монтаж ведут специализированные фирмы с допуском Ростехнадзора. Сначала прокладывают кабели в гофре или лотках из нержавейки, затем монтируют подрозетники на заданной высоте. Тестируют изоляцию мегаомметром — сопротивление не ниже 100 МОм. УЗО калибруют на 10-30 мА для персонала.
- Разметка зон по чертежам BIM-модели.
- Фиксация коробов на высоте с учетом выравнивания стен.
- Подключение с маркировкой фаз и нулевого провода.
- Пусконаладка с нагрузочными тестами.
В условиях повышенной влажности операционных используют гермовыводы. После монтажа проводят инструктаж персонала: запрещено использовать удлинители, кабели маркируют по группам. В 2026 году внедряют беспроводные датчики в розетках для мониторинга температуры и влажности.
«Каждую розетку проверяют под 150% номинала перед вводом в эксплуатацию», — стандарт Минздрава.

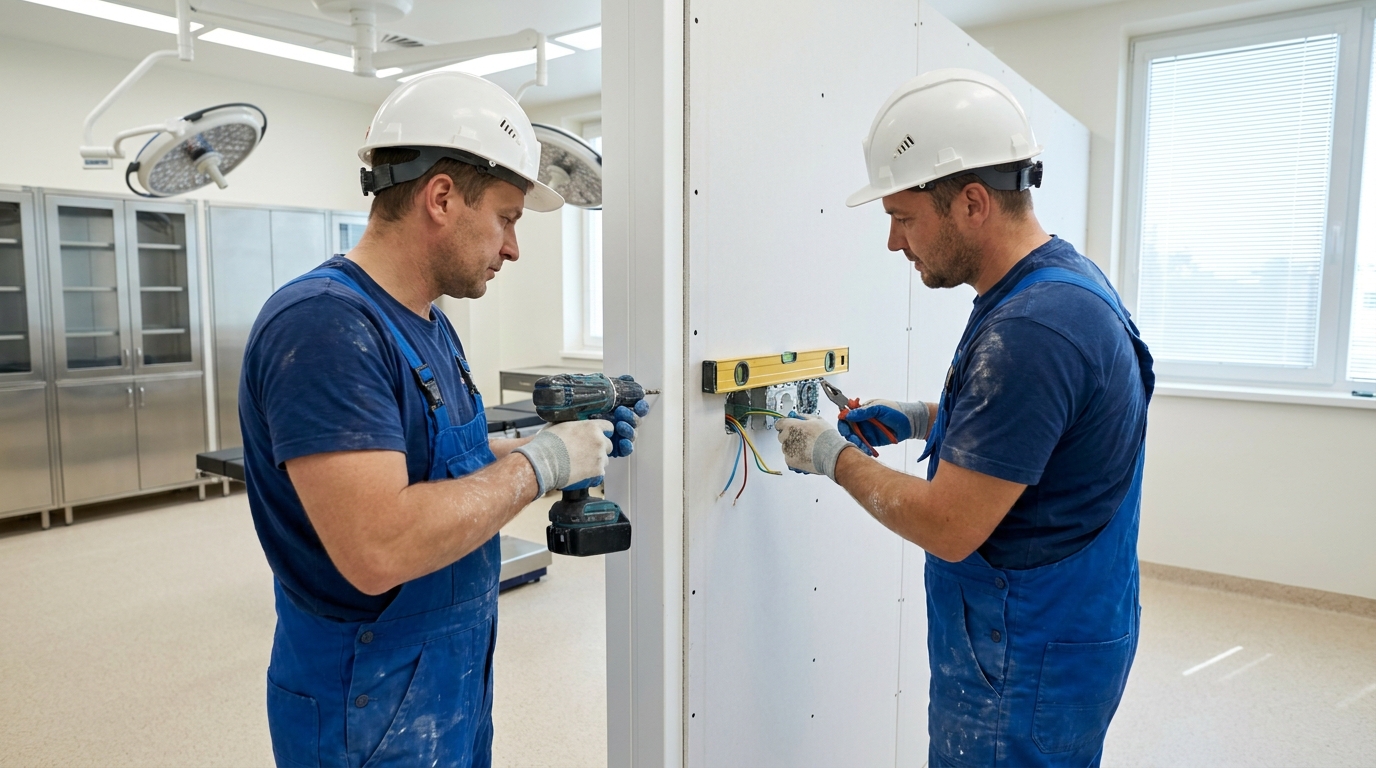

Процесс монтажа настенных розеток в операционной с использованием профессионального инструмента.
Ошибки монтажа, как низкая высота или отсутствие заземления, приводят к авариям. В профилактике помогает ежегодный аудит по приказу № 183н. Для экспресс-операций в полевых условиях временные розетки ставят на 1,8 м с генератором.
Обслуживание и диагностика розеток в эксплуатации
Ежемесячно визуально осматривают розетки на коррозию и нагрев, чистят от пыли. Полугодовой тест — измерение сопротивления заземления мультиметром, норма не выше 0,1 Ом. В крупных центрах используют тепловизоры для выявления hotspots на контактах. Замену проводят при износе изоляции свыше 20%.
При сбоях отключают группу, проверяют предохранители и УЗО. Внедрение IoT-датчиков позволяет онлайн-мониторинг: уведомления о перегрузке приходят в диспетчерскую. По Сан Пи Н 2.1.3.2630-10, дефектные розетки изолируют плакетками «Не включать».

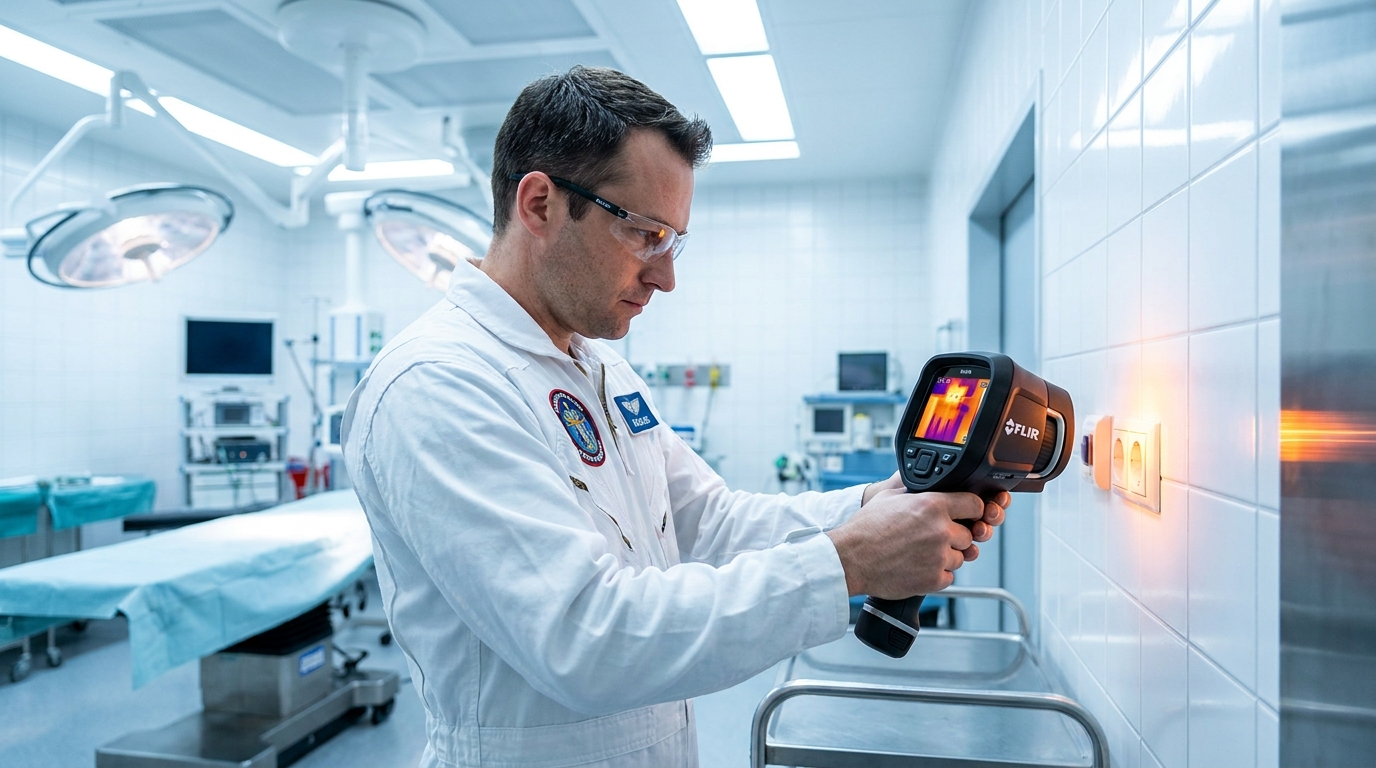

Диагностика розеток тепловизором в рабочей операционной для выявления дефектов.
Профилактика снижает простои на 70%, по данным отраслевых инспекций.
Для экстренных случаев резервные розетки подключают к ИБП на 15 минут. Обучение медсестер включает распознавание признаков неисправностей: искрение или запах горелой изоляции.
Сравнение розеток по классам операционных
Классы определяют требования к розеткам. Ниже таблица сравнения ключевых параметров.
| Параметр | Класс А (ЧЛМ) | Класс Б (Стандарт) | Класс В (Малая хирургия) |
|---|---|---|---|
| Количество розеток | 20-30 | 12-20 | 6-12 |
| Мощность группы, кВт | 7-10 | 5-7 | 3-5 |
| Высота установки, м | 2,0-2,5 | 1,5-2,0 | 1,2-1,8 |
| УЗО, мА | 10 | 30 | 30 |
| Резервное питание | Обязательно | Рекомендуется | Опционально |
Таблица иллюстрирует, как класс влияет на оснащение. В классе А обязательны изолирующие трансформаторы, в В — упрощенные Schuko. Это оптимизирует затраты без потери безопасности.
В заключение, правильный выбор и обслуживание розеток обеспечивают бесперебойную работу операционной, минимизируя риски для пациентов и персонала.
Перспективы развития систем розеток в операционных
Внедрение беспроводного энергопередачи для маломощных приборов тестируют в экспериментальных центрах. Интеграция с ИИ-системами предиктивного обслуживания анализирует данные нагрузки для прогнозирования сбоев. К 2030 году ожидают стандартизацию USB-C розеток с мощностью 100 Вт для портативного оборудования.
Экологичные решения: розетки из перерабатываемого пластика и LED-индикаторы энергосбережения. В России по нацпроекту Здравоохранение субсидируют модернизацию до смарт-систем с блокчейн-логированием тестов. Гибридные розетки сочетают переменный и постоянный ток для электромобилей-роботов.
Будущие нормы усиливают цифровизацию: все розетки в сеть телеметрии.
Часто задаваемые вопросы
Как часто нужно проводить тестирование розеток в операционной?
Тестирование проводят ежемесячно визуально, ежеквартально — измерением изоляции и заземления, ежегодно — полную пусконаладку. По СП 256.1325800.2016, в классах А и Б — дополнительно после каждого ремонта оборудования. Используют сертифицированные приборы для фиксации в журнале.
Можно ли использовать удлинители в операционной?
Запрещено по Сан Пи Н 2.1.3678-20: удлинители повышают риск пожара и утечки тока. Вместо них проектируют достаточное количество стационарных розеток. В исключительных случаях — только медицинские тройники с УЗО, не дольше смены.
Какие розетки подходят для ламп операционного освещения?
Для ламп на 1-2 кВт — трехфазные CEE 16A с защитой IP54. Располагают на потолке или колонне на высоте 2,2 м. Обязательны диммируемые версии с резервированием. Коэффициент мощности — не ниже 0,95 для стабильности.
- Автомат 16A на группу.
- Изолированный трансформатор при ЧЛМ.
Что делать при отключении розетки во время операции?
Переключить на резервную группу мгновенно — АВР срабатывает за 15 мс. Уведомить диспетчера, продолжить на ИБП. После — локализовать причину: предохранитель или УЗО. Протокол фиксируют в журнале инцидентов по приказу Минздрава № 4н.
Сколько стоит монтаж розеток в новой операционной?
Зависит от класса: для стандартной — 500-800 тыс. руб. за 20 розеток с кабелями и УЗО. Включает проект, материалы, работы. Субсидии по госпрограммам снижают на 30%. Экономия от правильного расчета — до 20% за счет оптимизации групп.
Нужны ли специальные розетки для роботизированной хирургии?
Да, на 5-10 кВт с высокой стабильностью напряжения ±1%. Добавляют Ethernet-разъемы для управления. Высота 1,9 м, с охлаждением. Интеграция с роботами типа da Vinci требует сертифицированных по IEC 60601.
Итог
Статья охватила все аспекты розеток в операционных: от проектирования и монтажа до обслуживания, сравнения по классам и перспектив развития. Соблюдение норм СП 256.1325800.2016 и Сан Пи Н обеспечивает безопасность пациентов и персонала, минимизируя риски сбоев.
Практические советы: регулярно тестируйте розетки, выбирайте по классу операционной, интегрируйте резервное питание и УЗО. Обучайте штат распознаванию дефектов, ведите журналы проверок. Это предотвратит аварии и продлит срок службы оборудования.
Не откладывайте аудит электроснабжения в вашей клинике — закажите проект у сертифицированных специалистов сегодня и обеспечьте надежность операционных на годы вперед!
